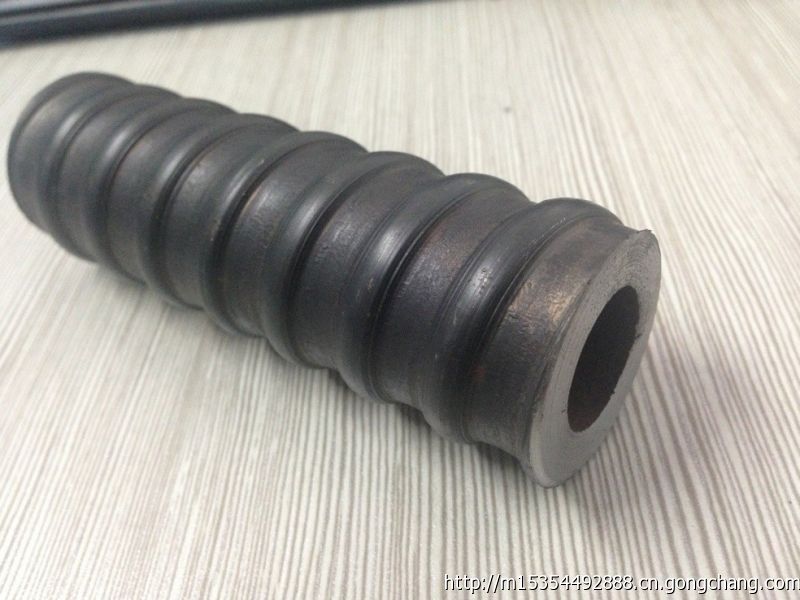

自钻式中空锚杆是不用套管、钻杆就可以在破碎岩层、松散土层等软弱围岩中钻进和注浆的全螺纹杆体。可将钻进、注浆及锚固等功能一体化,具有施工方便、可靠、高效等特点。杆体表面经过加工形成国际标准螺纹,可与钻机、锚杆台车、注浆机等标准凿岩工具进行可靠的连接。
产品应用
我公司研制的自钻式中空锚杆作为一种有效的锚固方法,适用于地质条件复杂、松散、破碎、钻孔后极易塌孔的地质支护工程,大量地应用于围岩的超前支护、径向支护、边坡支护、基坑支护、巷道支护、土钉墙、拉背式锚杆挡墙等围岩支护工程。
中空锚杆体规格型号及技术参数
锚杆规格 R25L R25N R32L R32N/L R32N R32S/N R32S R38L R38N R51L R51N T76N T76S
外径D(mm) 25 25 32 32 32 32 32 38 38 51 51 76 76
内径d(mm) 17 14 21.5 21.5 18.5 18.5 15 23 19 36 33 51 45
横截面积(mm2) 171 244 304 304 396 396 488 585 717 776 939 1835 2400
抗拉力(KN) 170 200 210 280 280 360 360 500 500 550 800 1600 1900
屈服力(KN) 130 150 160 230 230 280 280 400 400 450 630 1200 1500
重量(Kg/m) 1.9 2.3 2.7 2.7 3.4 3.4 4.1 4.8 6 7 8.4 15 19.7
螺纹(左旋/右旋) ISO10208 企业标准
钢材等级 EN 10083-1
最大钻进深度(m) 12 12 16 16 16 16 20 24 24 26 30 36 36
